Dieser Abschnitt beinhaltet das Integrieren von Bibliothekselementen im Grundriss und Maßstabsfiguren in der Perspektive und dem digitalem Raummodell in AC.

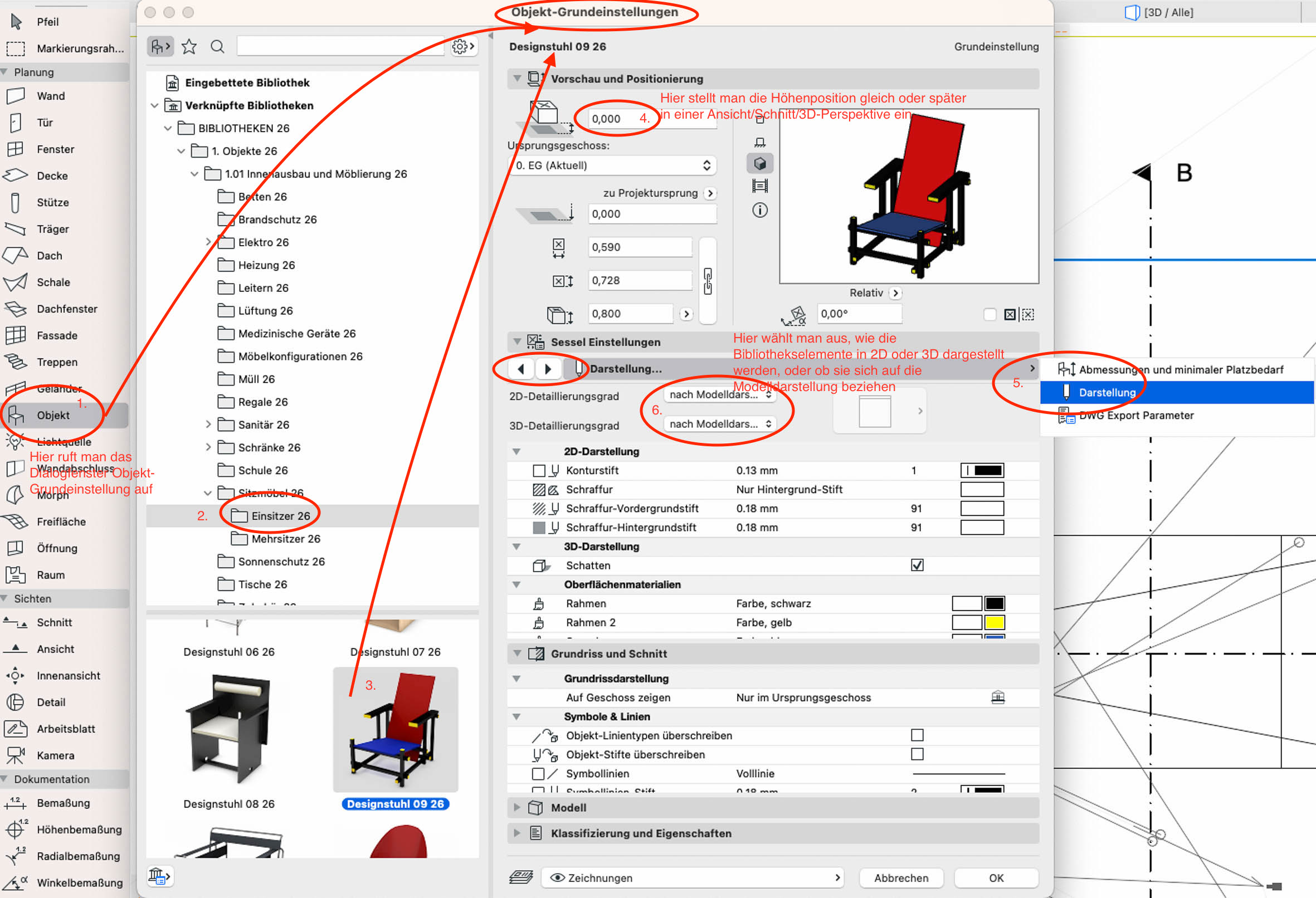

Objekt-Bibliothek + Objekt-Grundeinstellungen
Nach ausgewähltem Bibliothekselement, hängt es an der Maus und kann im Anschluss mit einem oder weiteren Klicks mehrfach auf der Arbeitsfläche in der gewählten Geschossebene platziert werden. Möchte man kein weiteres Bibliothekselement platzieren, klickt man auf ESC auf der Tastatur links oben.
Hier werden weitere Schritte zur Darstellung von Bibliothekselementen und Visualisierungen aufgezeigt.

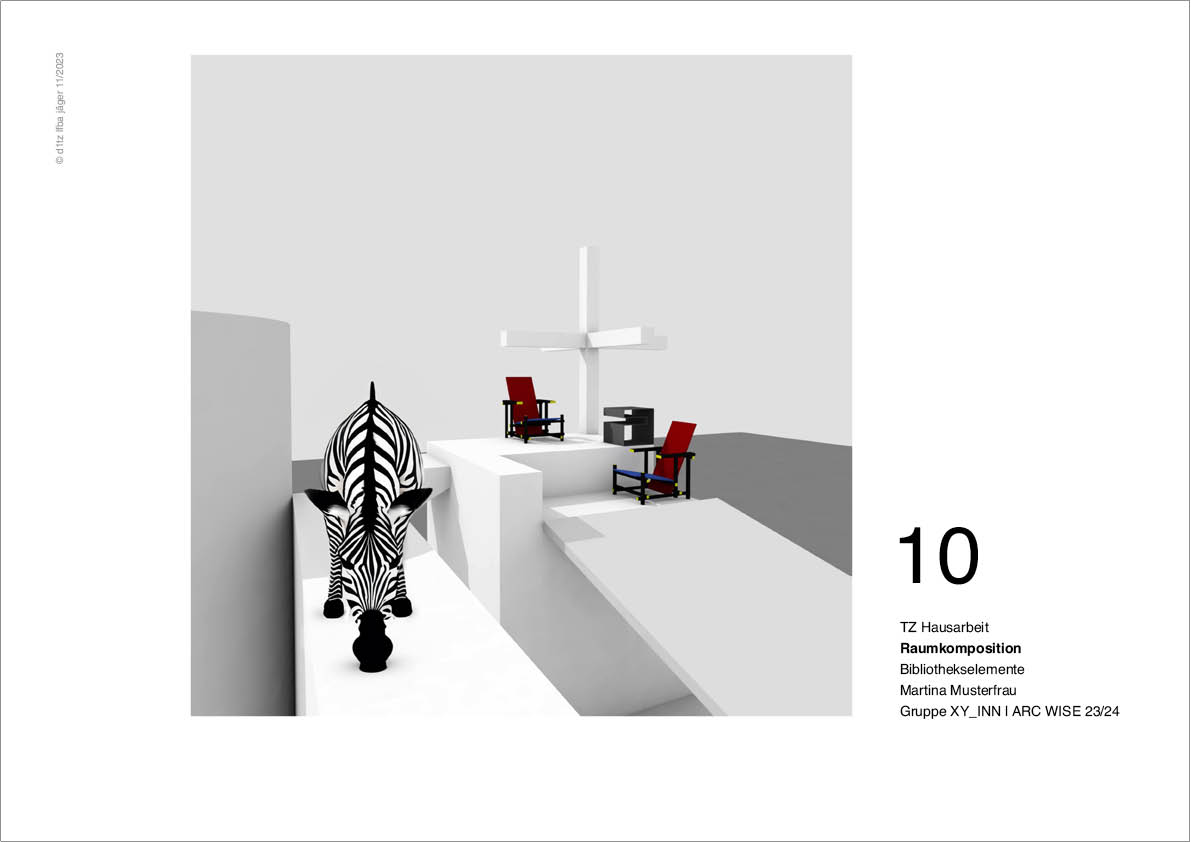

Aufbau Seitenlayout in AC:
- Erstelle ein neues Layoutblatt [weisses Icon] in Layoutmappe und verknüpfe es mit dem Masterlayout DINA3
- Layoutnamen vergeben
- Zeichnung die in der Dokumentstruktur gesichert wurde auf Layoutblatt platzieren
- Versehe die Perspektive wenn notwendig mit einem dünnen Rahmen.
- Layoutbeschriftung erfolgt mit dem Textwerkzeug von AC
Arbeitsschritte
10 Weitere Bibliothekselemente
