Größenänderung von Zeichnungen in Archicad
Hat man z.B. lediglich ein Pixelbild als Zeichnungsgrundlage, oder hat man versehentlich mit falschen Größen gearbeitet kann man wie folgt Zeichnungen, Grundrisse usw. ganz einfach proportional vergrößern oder verkleinern.

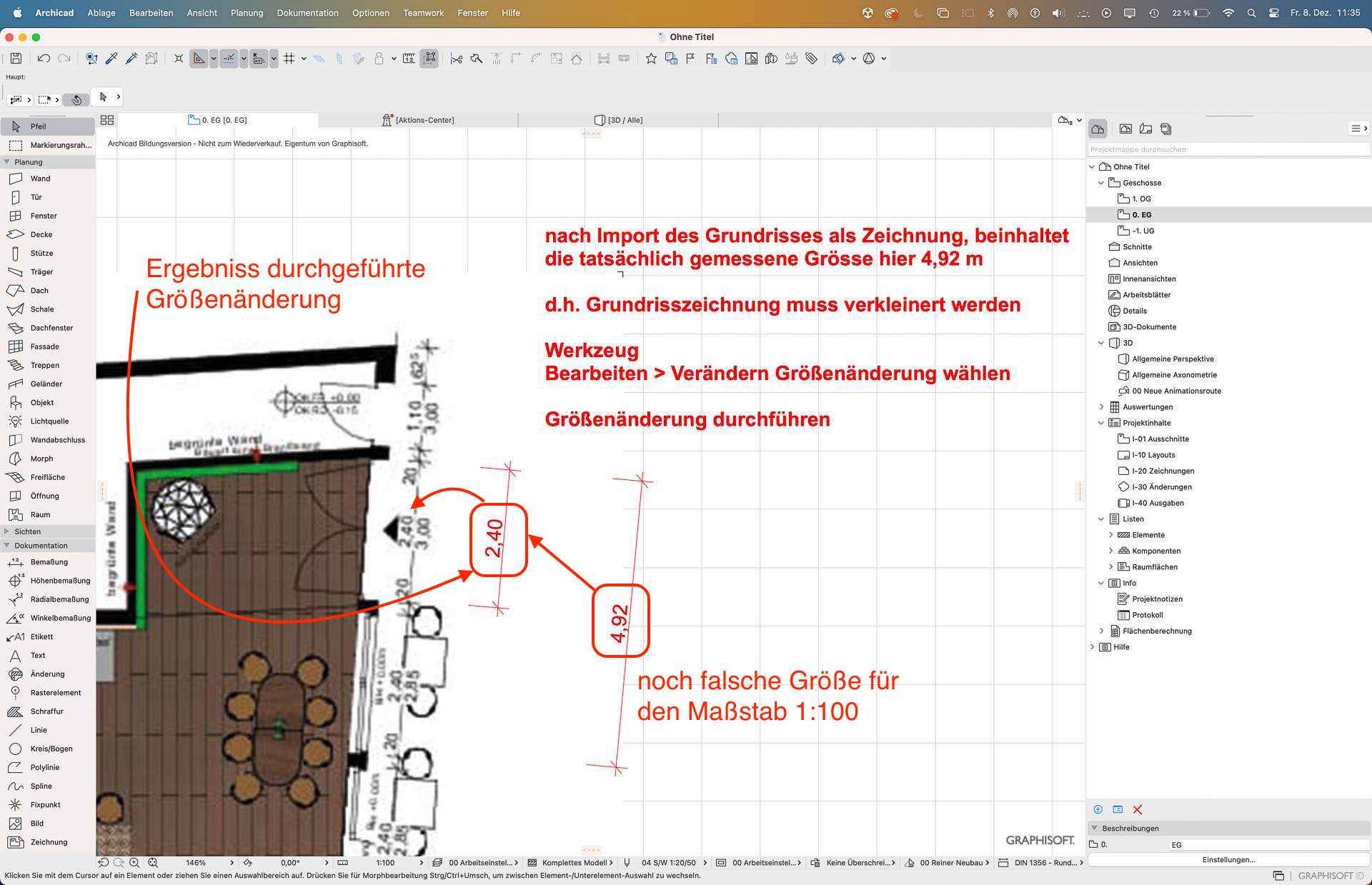

Nach Import des Grundrisses als Zeichnung, beträgt die tatsächlich gemessene Breite der Tür im folgenden Beispiel 4,92 m. In der Maßkette sind in diesem Bereich 2,40 m ablesbar. Sollte die Zeichnung als Vorlage für den Maßstabs 1:100 verwendet werden, muss sie solange verkleinert werden, bis das gemessene Maß dem Wert in der Maßkette entspricht.
- Zeichnung auswählen

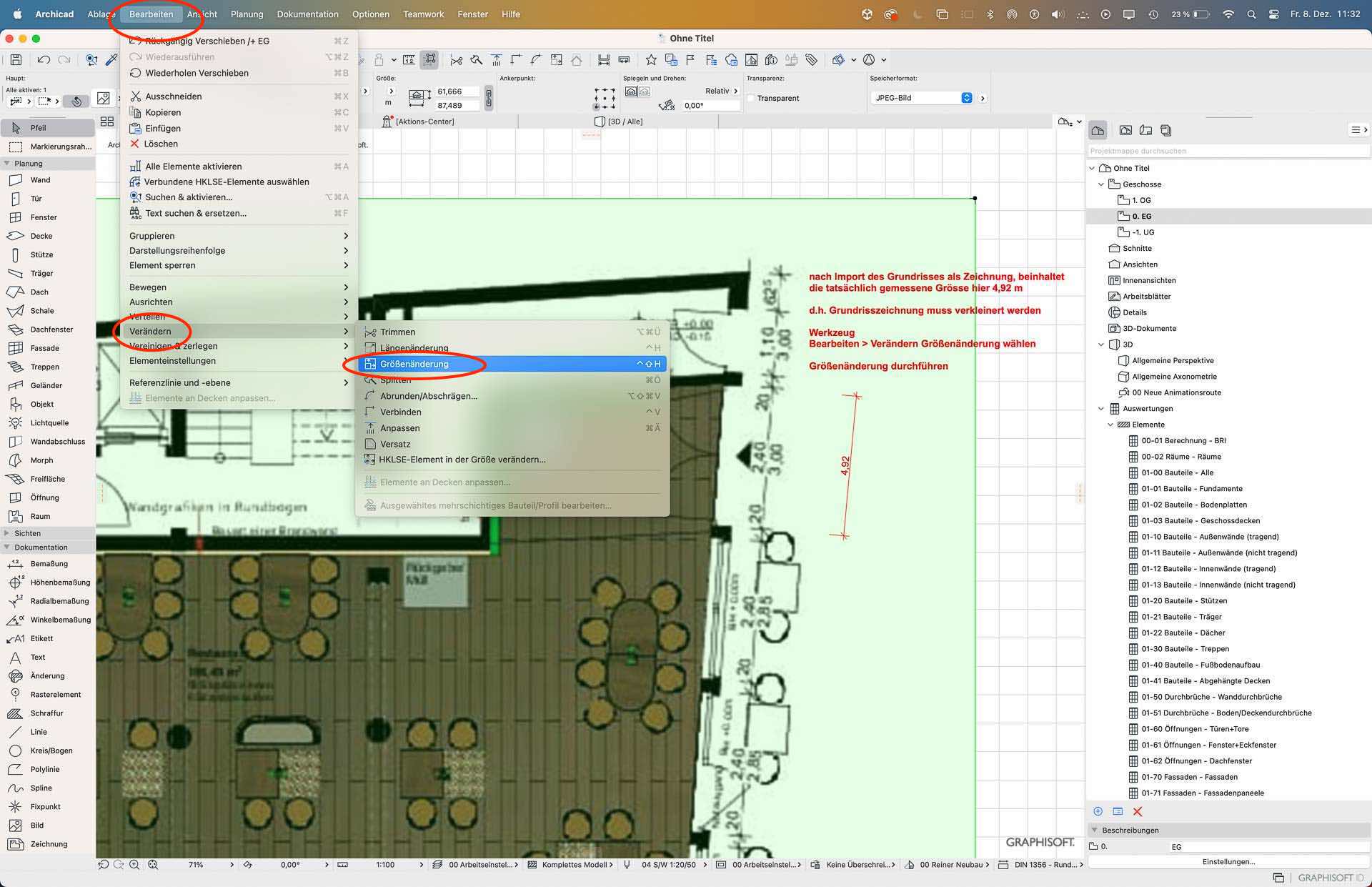

- Bearbeiten > Verändern Größenänderung wählen

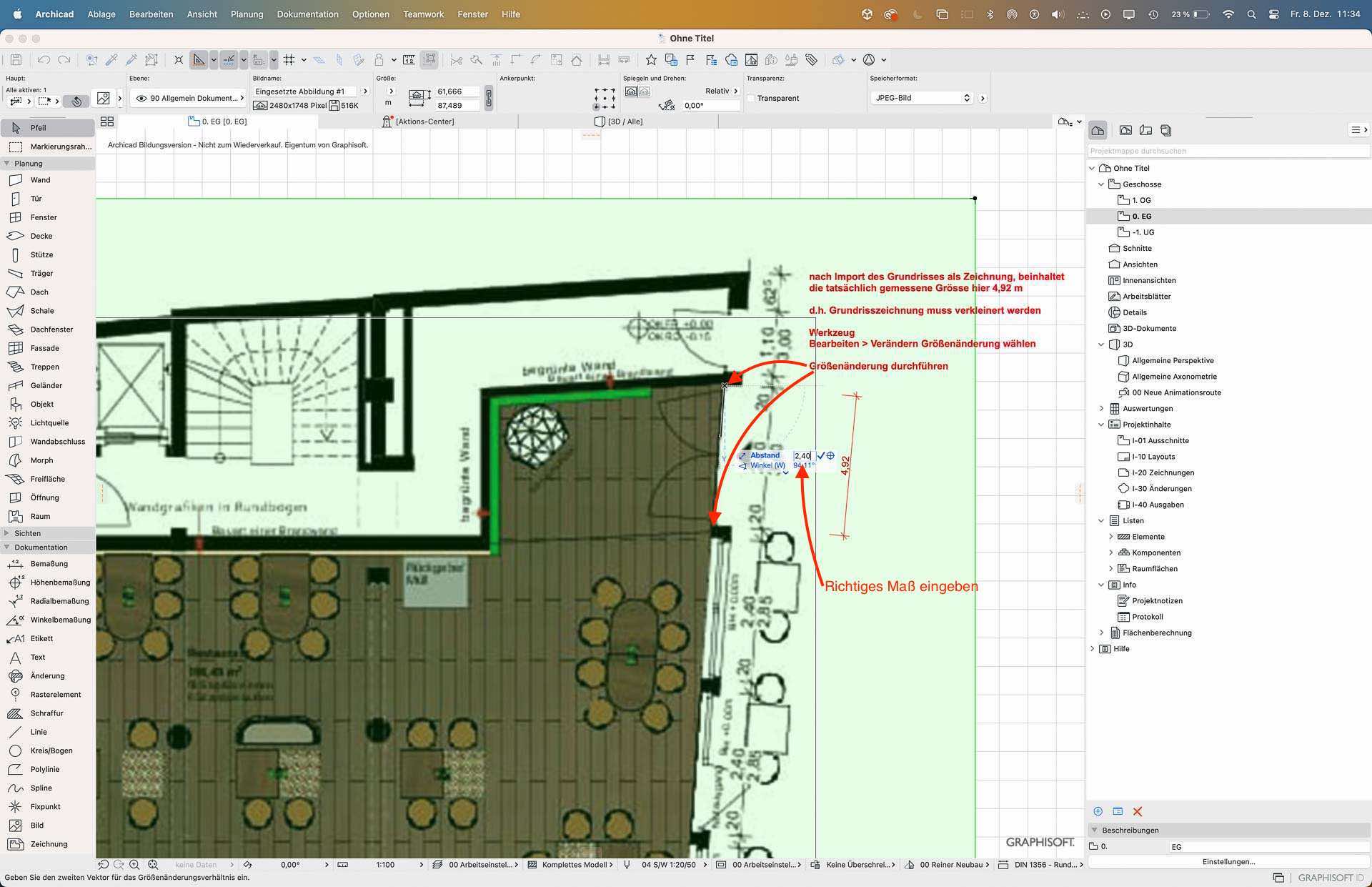

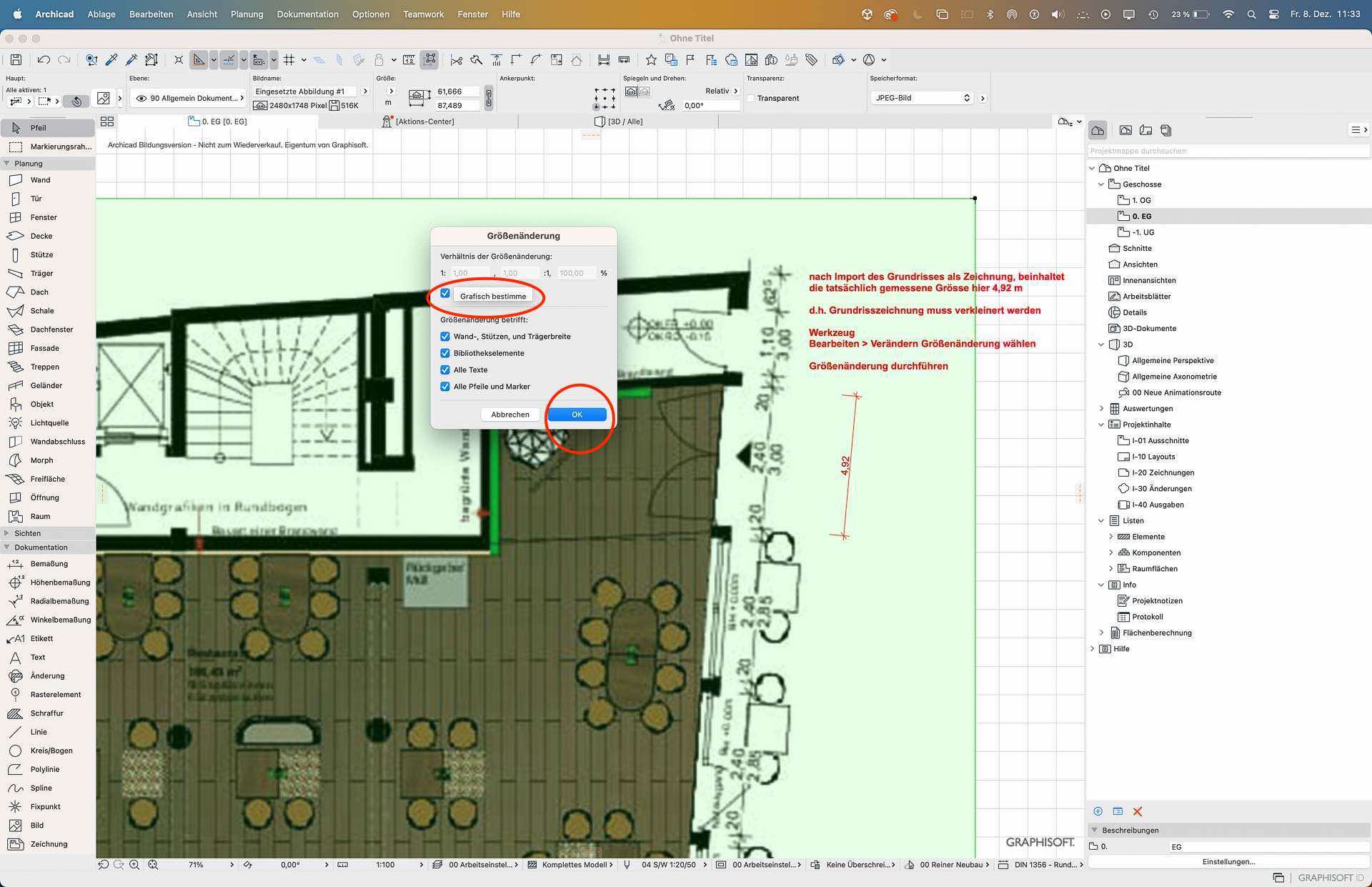

- Größenänderung durchführen
