Frage: Wahre Linienstärken bei den Schnitten werden beim Exportieren zur PDF verfälscht, bitte um eine Lösung.
AW: Lösung:

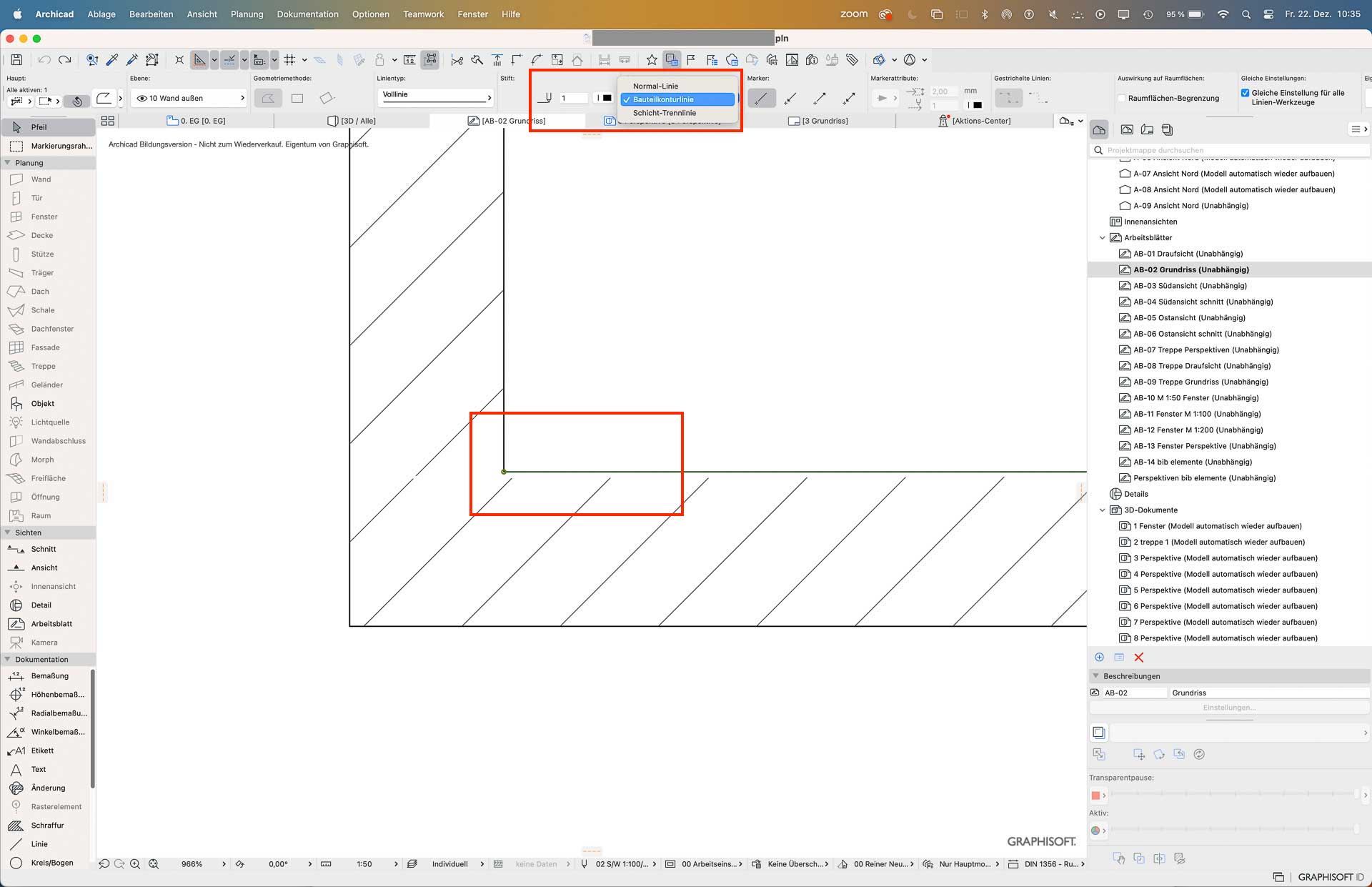

- Die Linienstärken wurden durch das Kopieren des Grundrisses auf die Arbeitsblätter als Bauteilkonturlinien definiert.

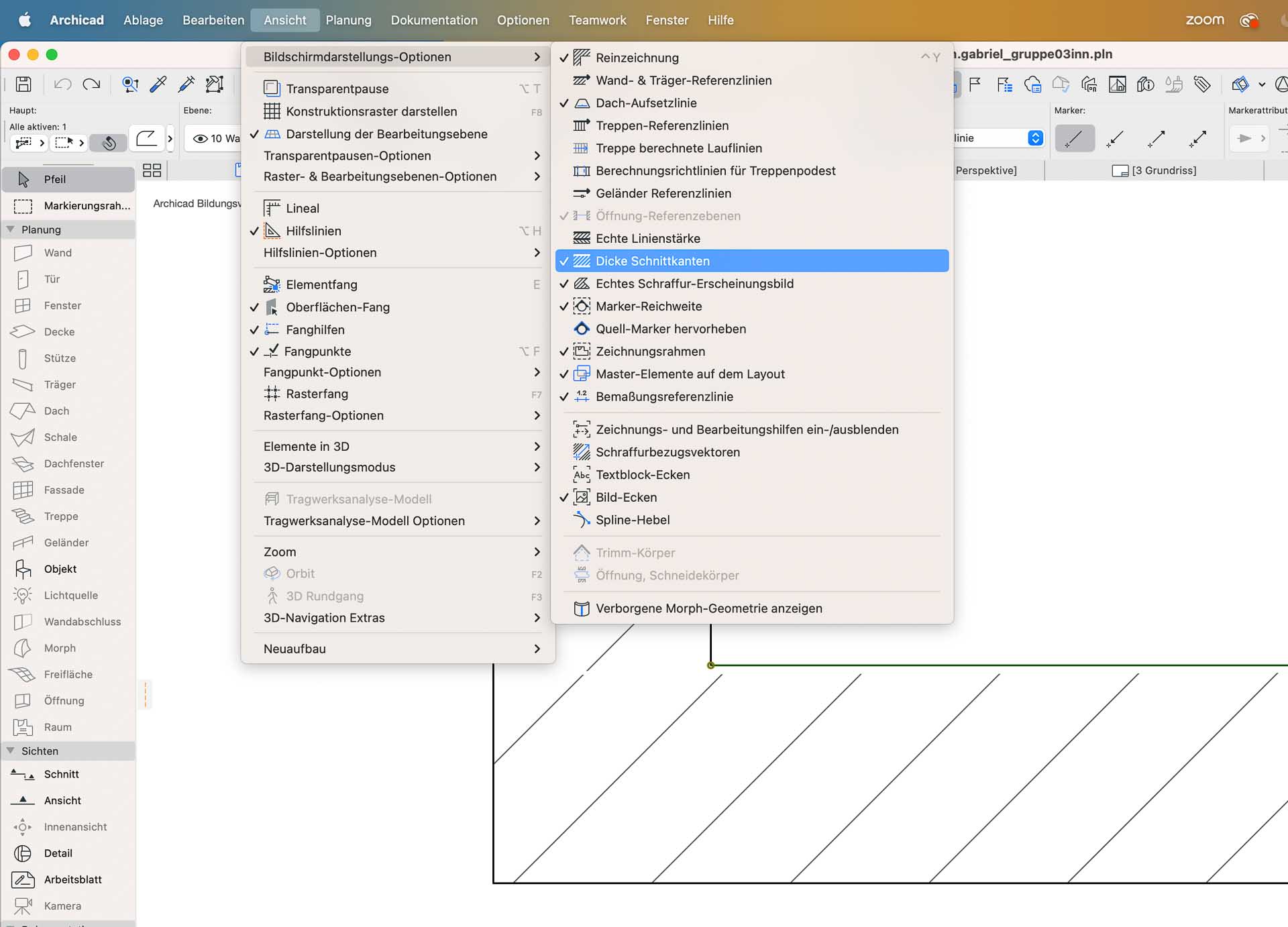

- Diese werden in AC als Dicke Schnittkanten dargestellt, unabhängig davon ob die richtige Linienstärke eingestellt ist. In diesem Fall wurden diese geschnittenen Bauteile mit Linienstärke 1 definiert.
- Das bedeutet, dass die Linienstärken über den Darstellungsmodus zwar richtig dargestellt werden, dennoch in der Endausgabedatei als wahre Linienstärke ausgegeben wird.

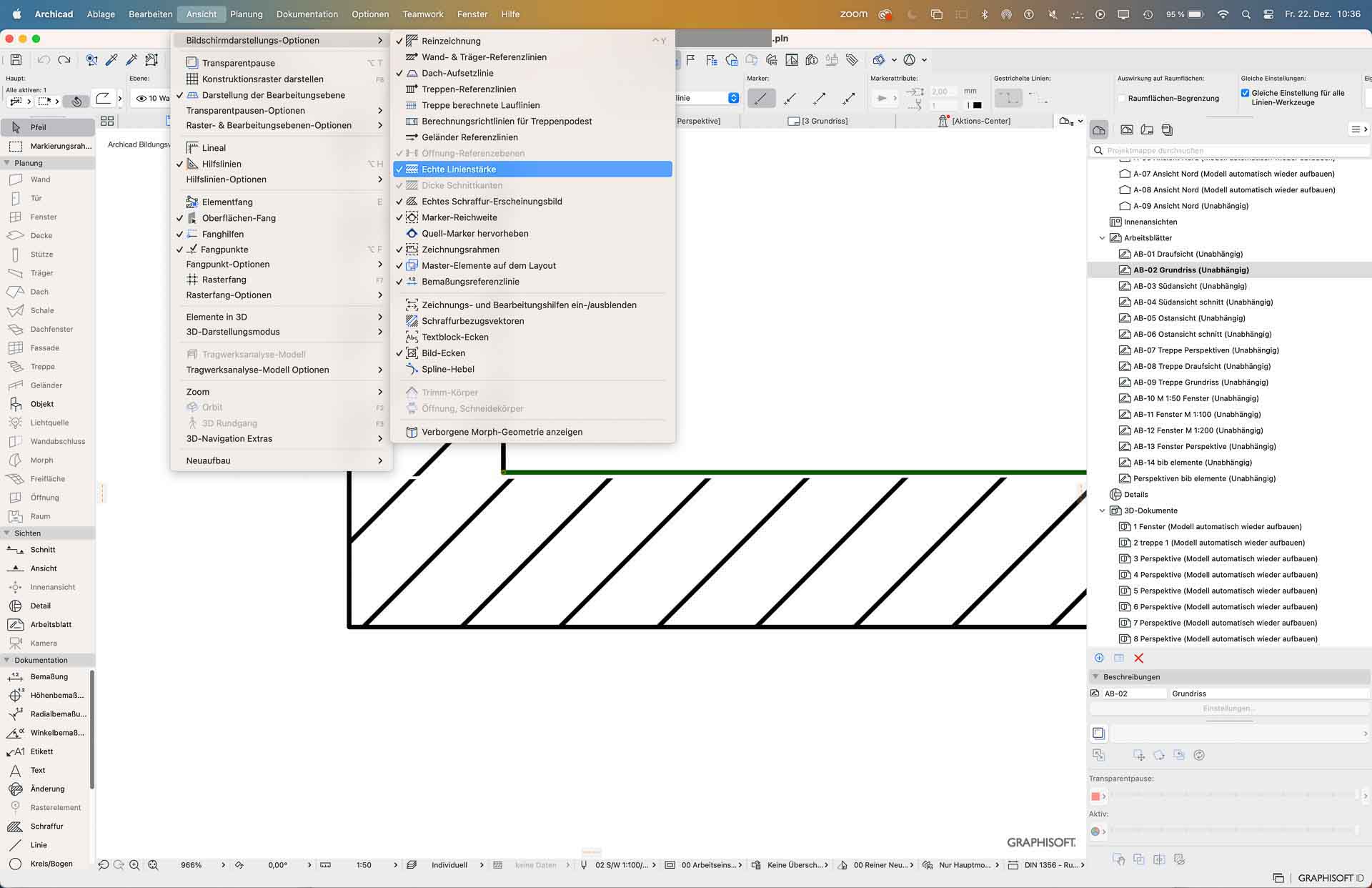

Aktiviert man nun unter Ansicht > Bildschirmdarstellung-Optionen > Echte Linienstärken, werden die tatsächlichen Linien dargestellt. In diesem Fall die Linienstärke von Stift 1 mit 0,13mm. Das bedeutet in weiterer Folge, dass diese am Ende im PDF Dokument auch so ausgegeben werden.

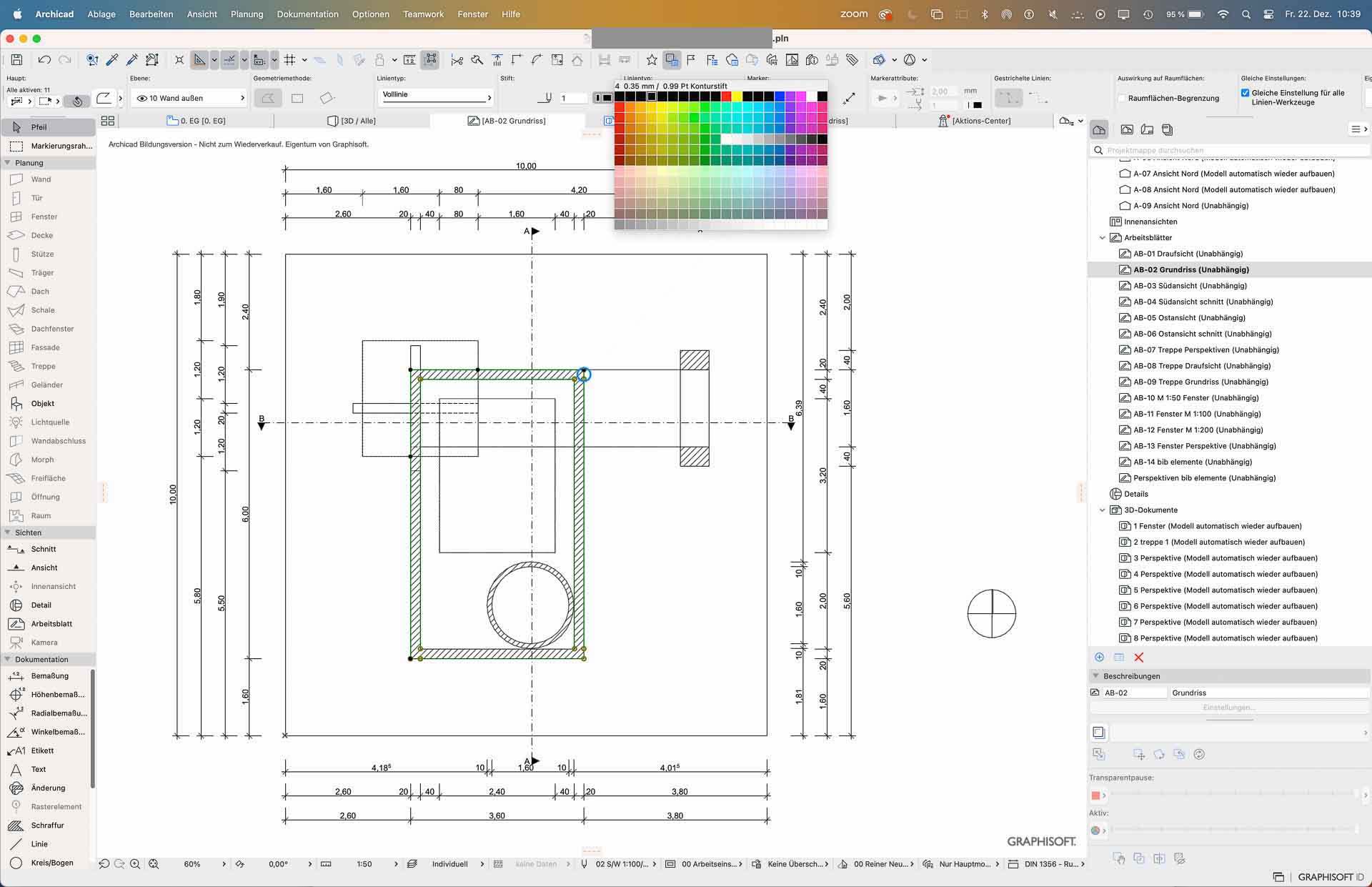

Um das Problem zu Lösen muss man die entsprechenden Linien auswählen und ihnen die richtige Linienstärke zuweisen, wie auf dem folgenden zweiten Bild zu sehen.

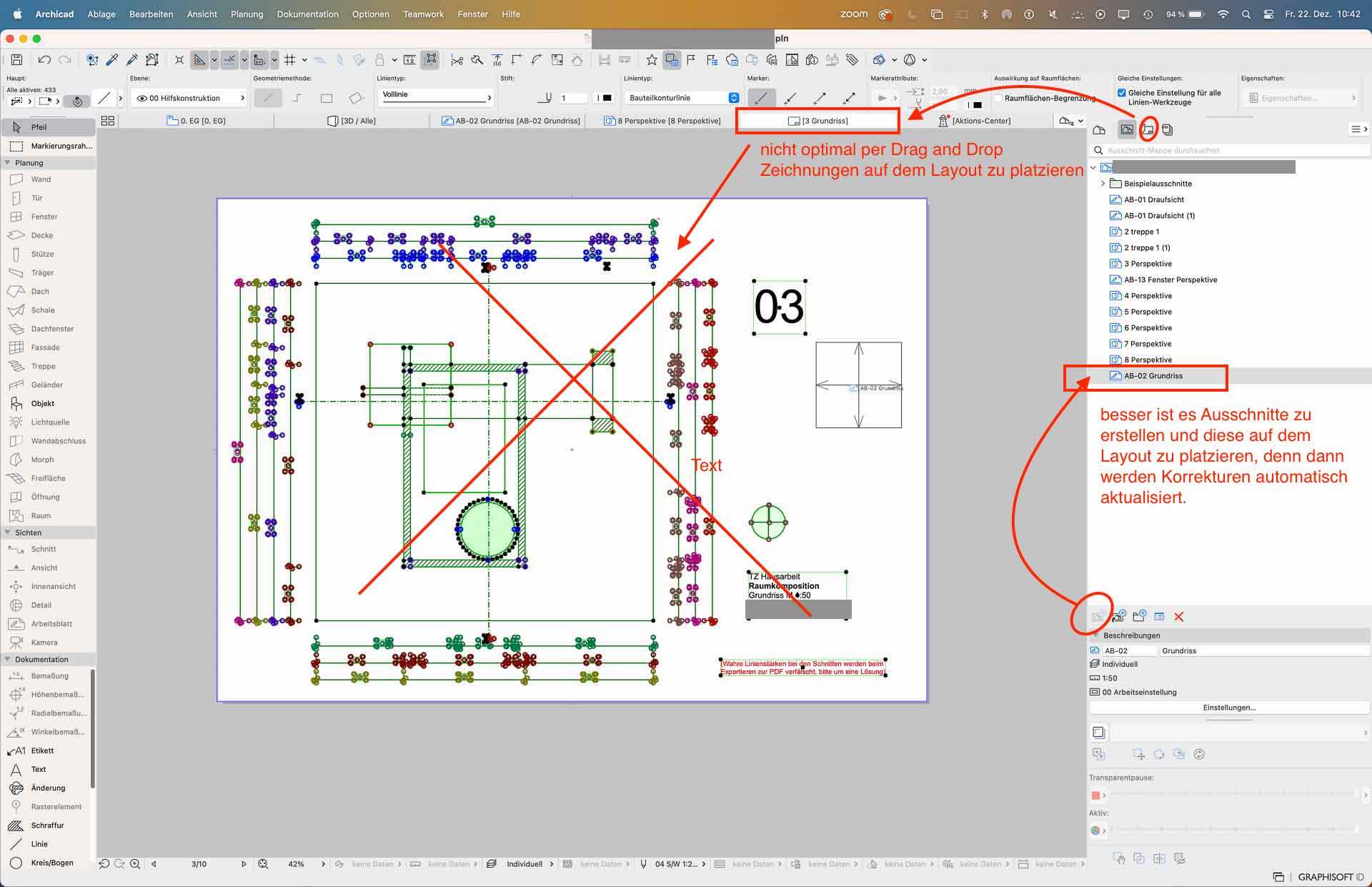

Weiters fällt bei der erhaltenen Datei auf, dass der Grundriss einfach per Command C + Command V auf das Layout platziert wurde. Besser ist es jedoch mit Ausschnitten und der Ausschnittmappe in AC zu arbeiten. Sinn und Zweck von Ausschnitten ist folgender, dass man nur einmal eine Zeichnung auf dem Layout platziert und diese bei Änderungen nicht nochmal erneut auf dem Layout platzieren muss. Geänderte Zeichnungen werden auf dem Layout einfach aktualisiert.

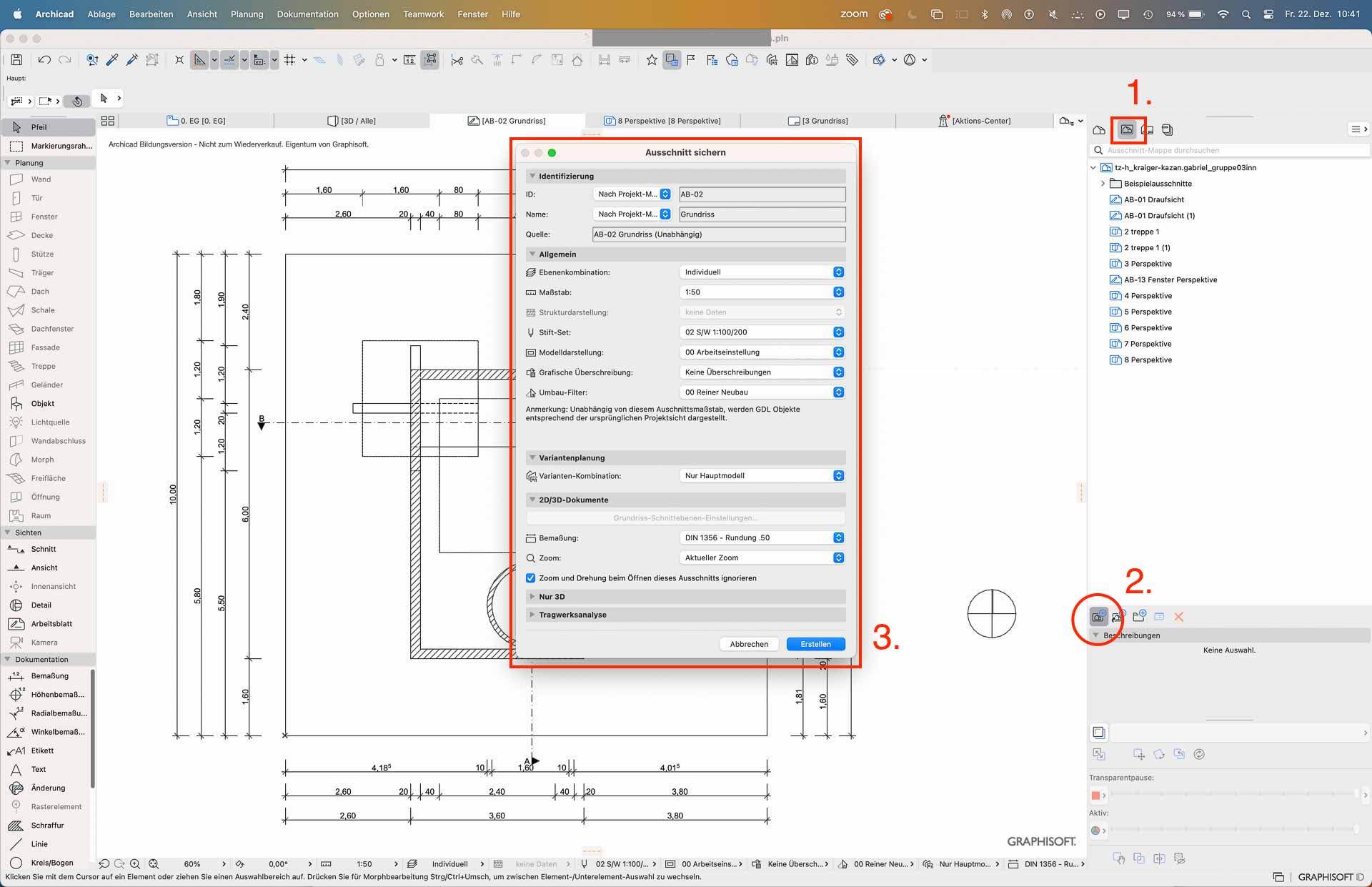

Ausschnitt von Zeichnung in Ausschnittmappe erstellen und diesen Ausschnitt auf dem vorgesehenen Layout platzieren.
