Linienstärken in Archicad – warum sich genaues Hinsehen lohnt
In Archicad entstehen gute Pläne und überzeugende 3D-Darstellungen nicht automatisch. Auch wenn das Modell korrekt aufgebaut ist, entscheidet die grafische Einstellung darüber, ob ein Grundriss klar lesbar ist oder ob Informationen miteinander konkurrieren. Linienstärken sind dabei eines der wichtigsten Werkzeuge, um Ordnung, Hierarchie und Verständlichkeit herzustellen – im 2D-Plan genauso wie in der 3D-Perspektive.

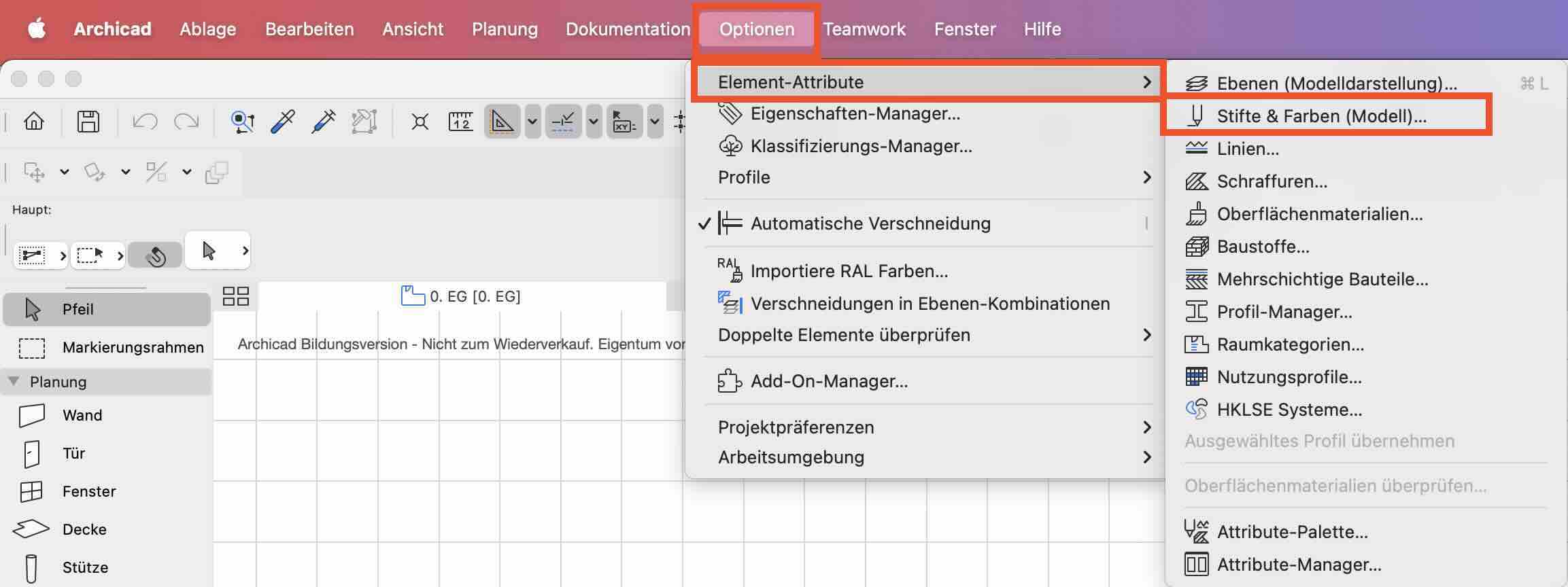

Die folgenden Schritte helfen dir, typische Darstellungsfehler zu erkennen und gezielt zu korrigieren. Die bereits hinterlegten Screenshots zeigen dir dabei genau, wo du in Archicad ansetzen musst.

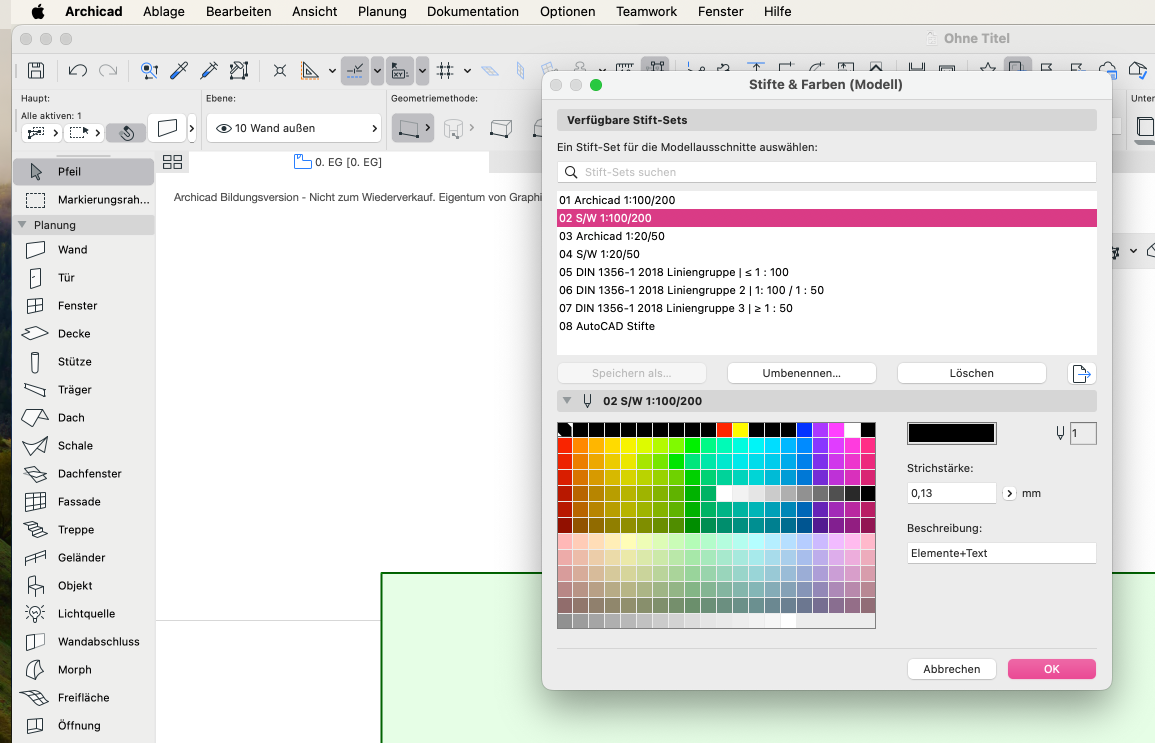

1. Richtiges Stiftset wählen
Das Stiftset ist die Grundlage jeder Darstellung. Es definiert, welche Linienstärke ein Bauteil im Plan oder in der Ansicht erhält. Ein ungeeignetes oder nicht angepasstes Stiftset führt schnell dazu, dass alle Linien gleich stark wirken – wichtige Elemente gehen verloren.
Achte darauf, dass
- Schnittlinien deutlich kräftiger sind als Projektionen,
- tragende Bauteile stärker dargestellt werden als Einbauten oder Möbel,
- feine Linien für sekundäre Informationen reserviert bleiben.
Ein gut gewähltes Stiftset sorgt dafür, dass der Plan auf den ersten Blick verständlich ist – auch ohne Maßketten oder Beschriftungen.

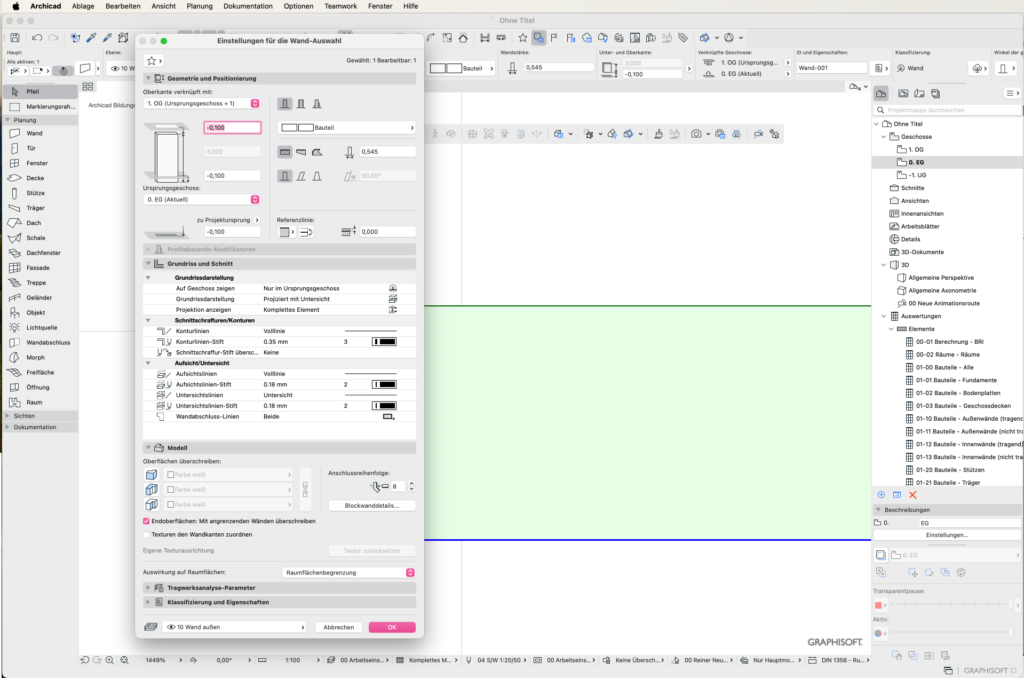

2. Linienstärken im Plan überprüfen

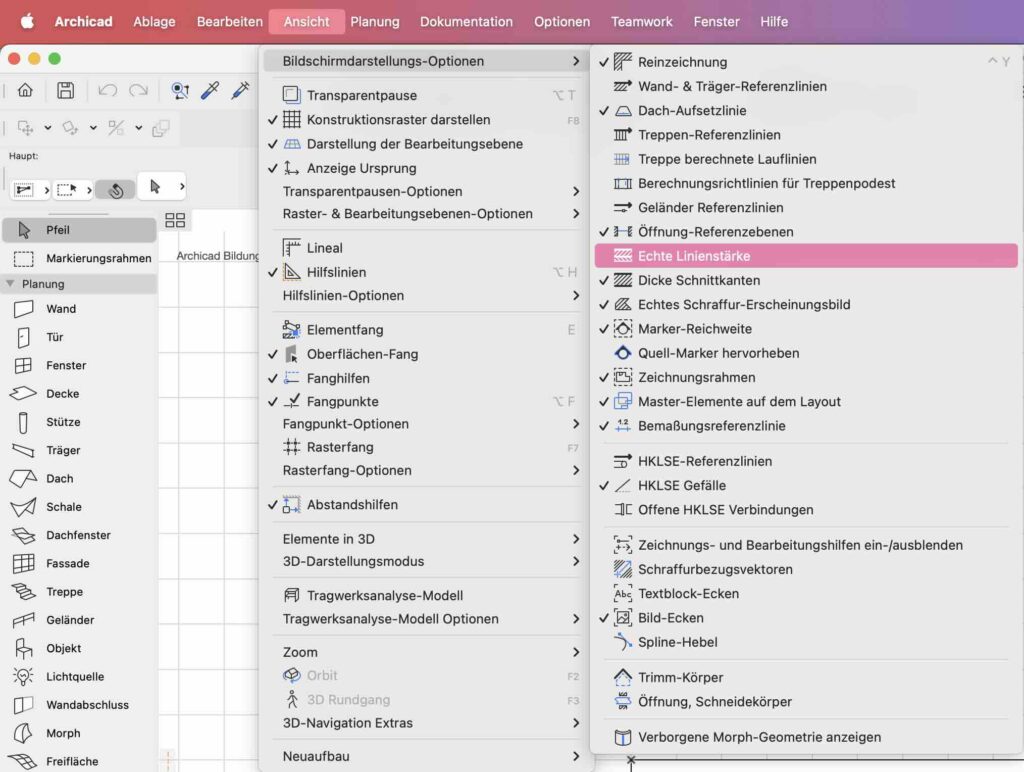

Nach dem Festlegen des Stiftsets solltest du die Echten Linienstärken aktivieren und die Linienstärken bewusst kontrollieren. Zoome aus der Zeichnung heraus und prüfe, ob sich eine klare Hierarchie ablesen lässt:
Was ist primär, was sekundär, was nur ergänzend?
Typische Fragen dabei sind:
- Sind Wände, Decken oder Schnitte eindeutig erkennbar?
- Treten Möbel, Schraffuren oder Details visuell zurück?
- Ist der Plan auch in verkleinerter Darstellung noch gut lesbar?
Diese Überprüfung hilft dir, den Plan nicht nur technisch korrekt, sondern grafisch überzeugend zu gestalten.

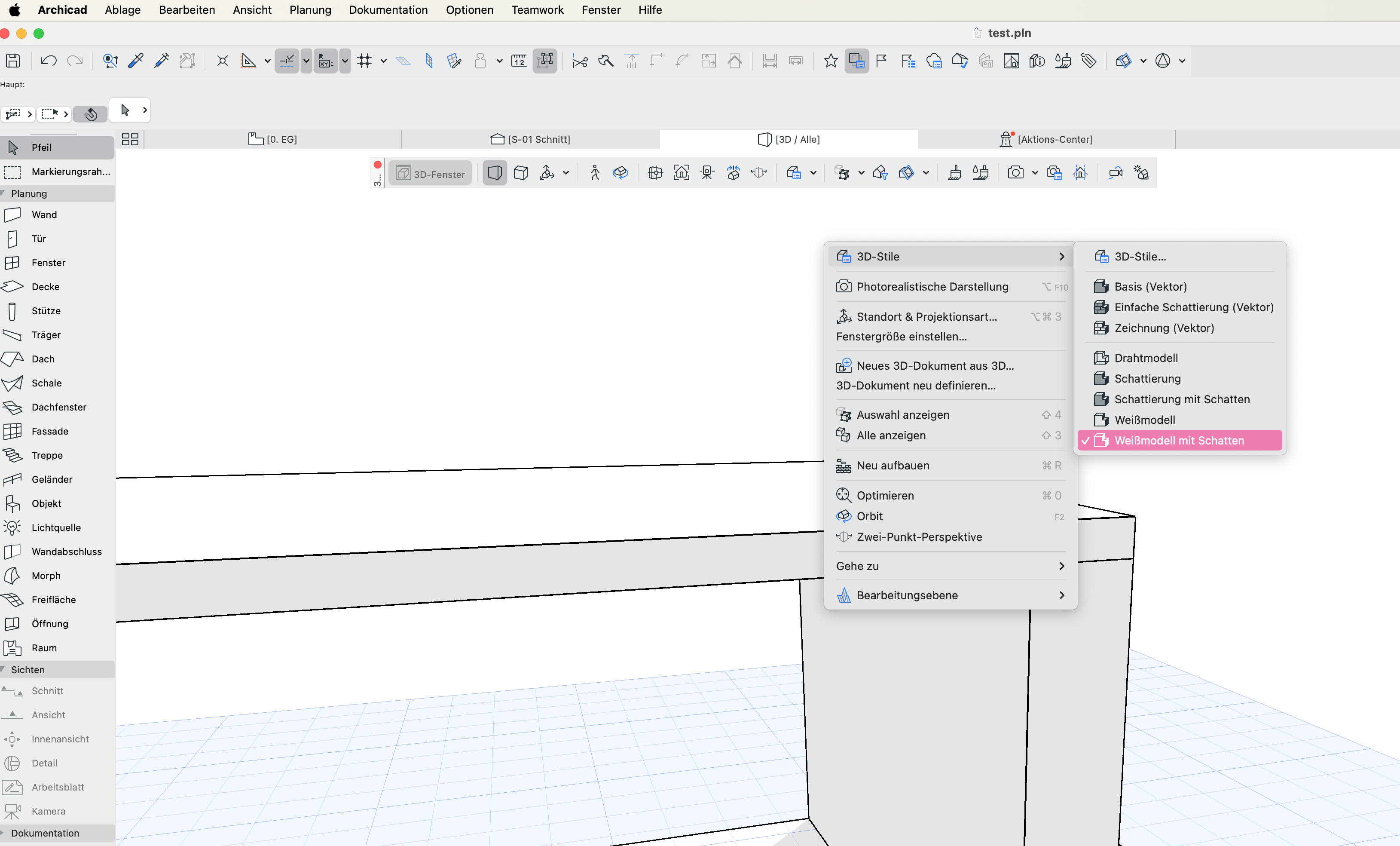

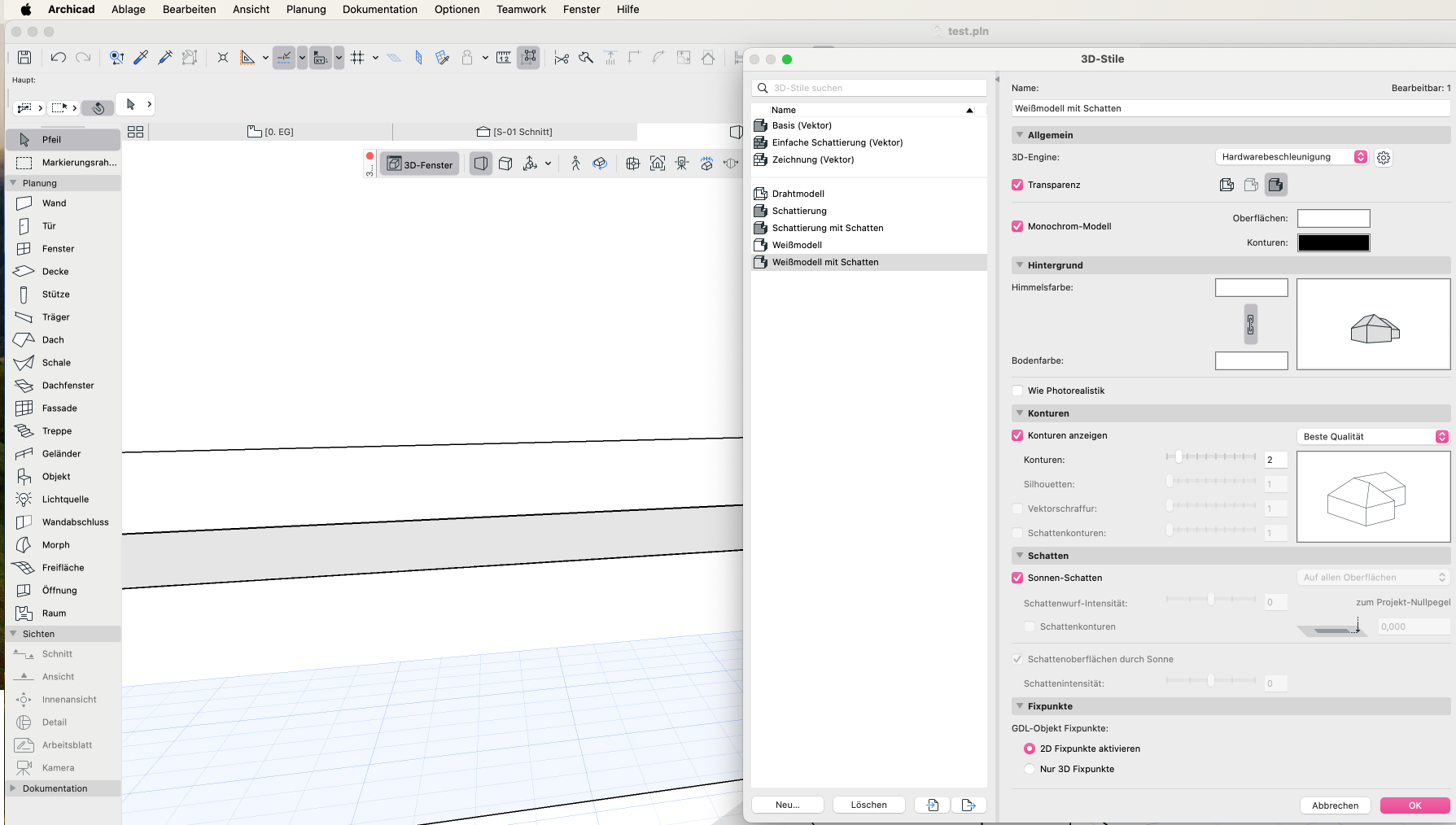

3. Linienstärken in der 3D-Perspektive [z. B. Weißmodell]
Auch in der 3D-Ansicht spielen Linienstärken eine entscheidende Rolle. Besonders beim Weißmodell geht es darum, Form, Raum und Konstruktion ruhig und klar zu vermitteln – ohne Ablenkung durch Materialien oder Farben.
Wähle hier bewusst
- reduzierte Linien,
- gleichmäßige Kantenstärken,
- und eine Darstellung, die das Volumen unterstützt statt überzeichnet.
Eine gut abgestimmte 3D-Perspektive mit passenden Linienstärken wirkt ruhig, professionell und präzise und eignet sich ideal für Entwurfsbesprechungen oder Präsentationen.
Merke:
Linienstärken sind kein letzter Feinschliff, sondern ein integraler Bestandteil des Entwurfsprozesses. Wer sie gezielt einsetzt, verbessert nicht nur die Lesbarkeit der Pläne, sondern auch die Qualität der eigenen gestalterischen Aussage.
