Dokumentation / Rendering etc. / Photorealistische Darstellung
Archicad bietet eine photorealistische Berechnungsmöglichkeit von Perspektiven, die über beigefügte Screenshots aufgezeigt wird. Die letzte Perspektive im mehrseitigen PDF Layoutdokument wurde damit erstellt.

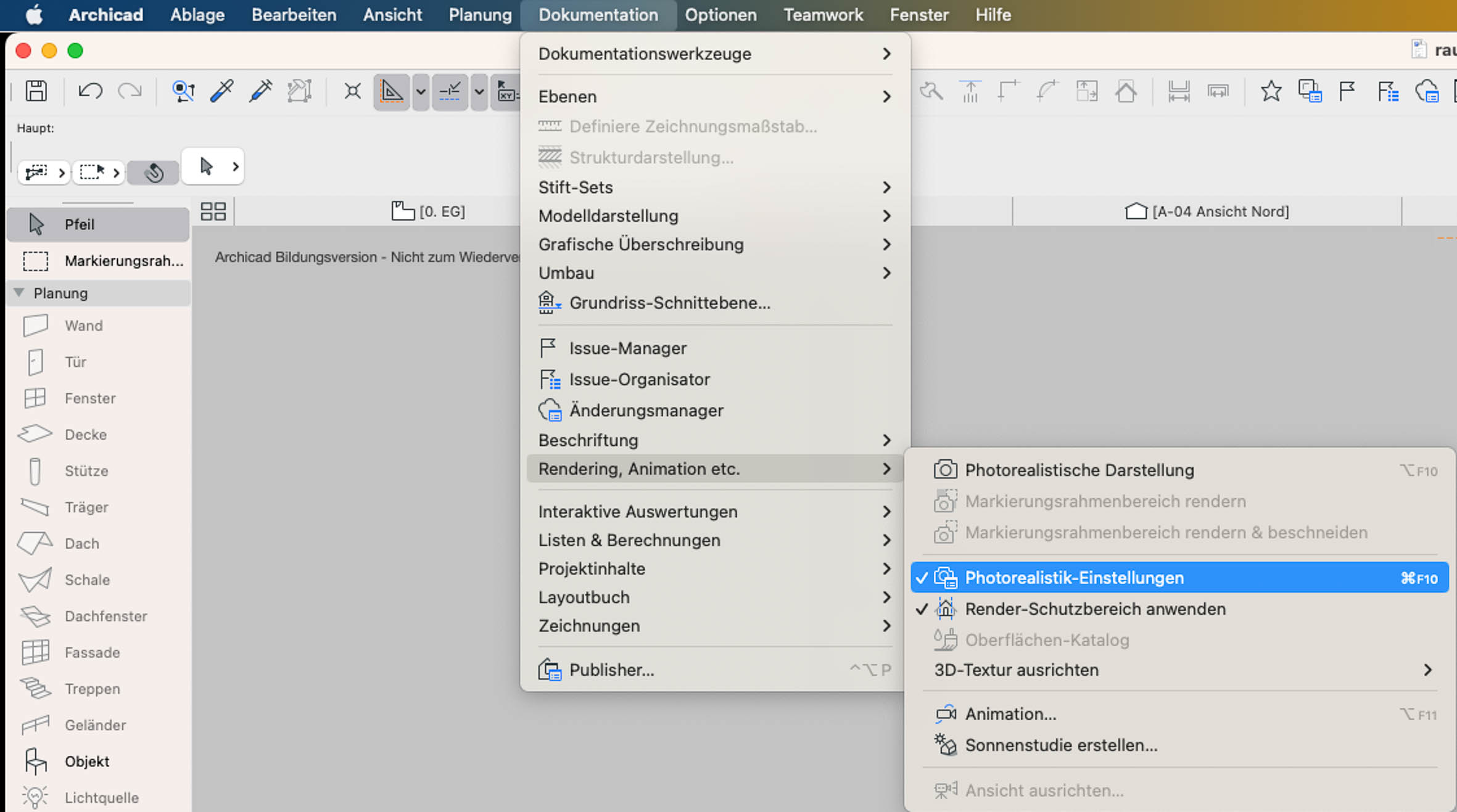

Über das Hauptmenü / Dokumentation / Photorealistische Einstellungen wird das Dialogfenster „Photorealistische Einstellungen“ geöffnet.
Alternativ kann auch die 3D-Visualisierungs-Symbolleiste aufgerufen werden, worüber es schneller möglich ist, die wichtigen Werkzeuge für die Photorealistischen Berechnungseinstellungen aufzurufen.

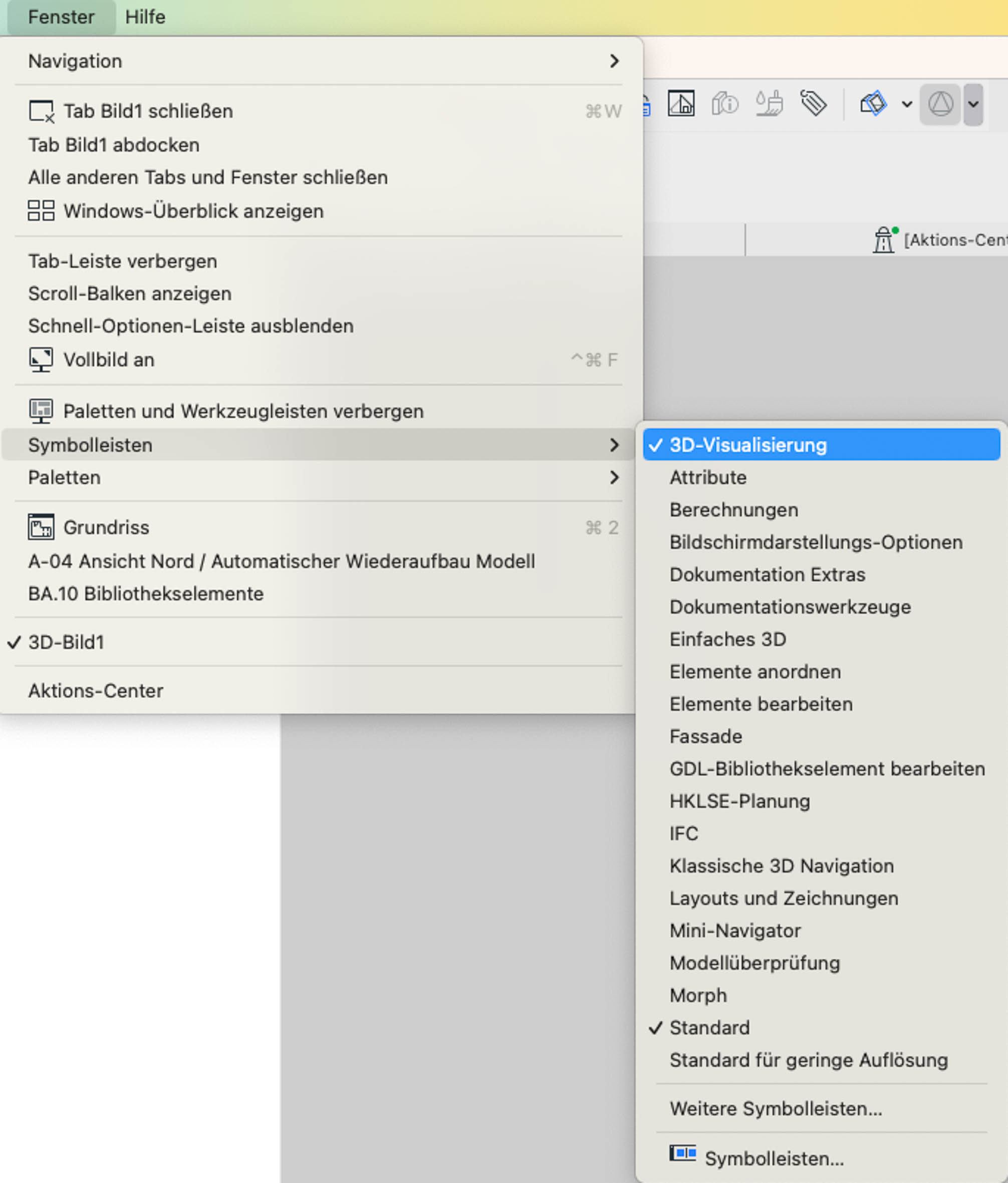

Hauptmenü | Fenster | Symbolleiste | 3D-Visualisierung | linkes Kamera-Icon berechnet sofort das Bild – | rechtes Kamera-Icon öffnet das Dialogfenster „Photorealistik Einstellungen“ in dem alle wichtigen Details für die Bildausgabe eingestellt werden können.

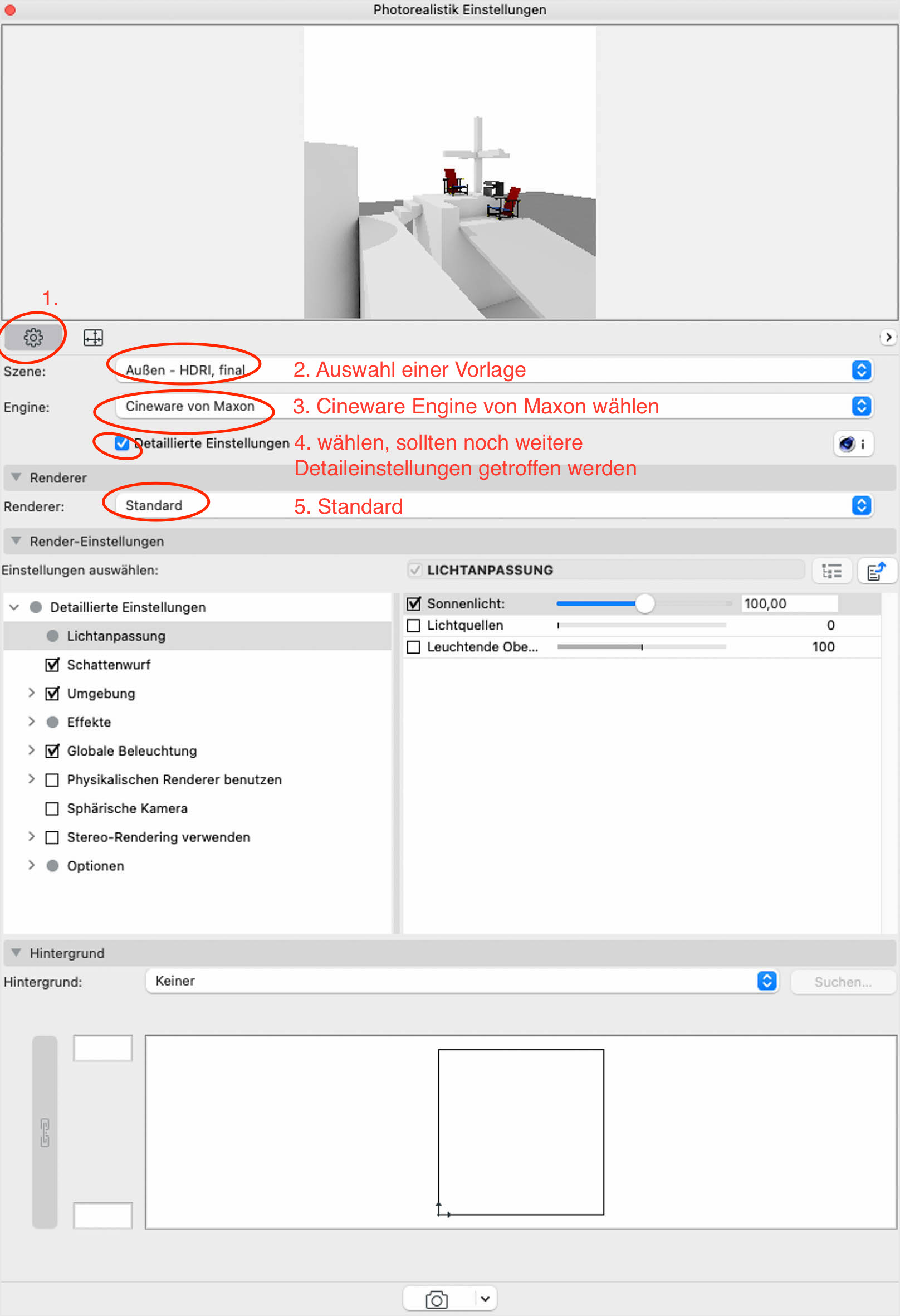

Dialogfenster: Photorealistik Einstellungen
- Reiter für Photorealistikeinstellungen
- Vorlage auswählen wenn gewünscht: Hier Außen-HDRI, final
- Berechnungsengine wählen
- Detaillierte Einstellungen aufrufen, wenn notwendig
- Renderer Standart wählen

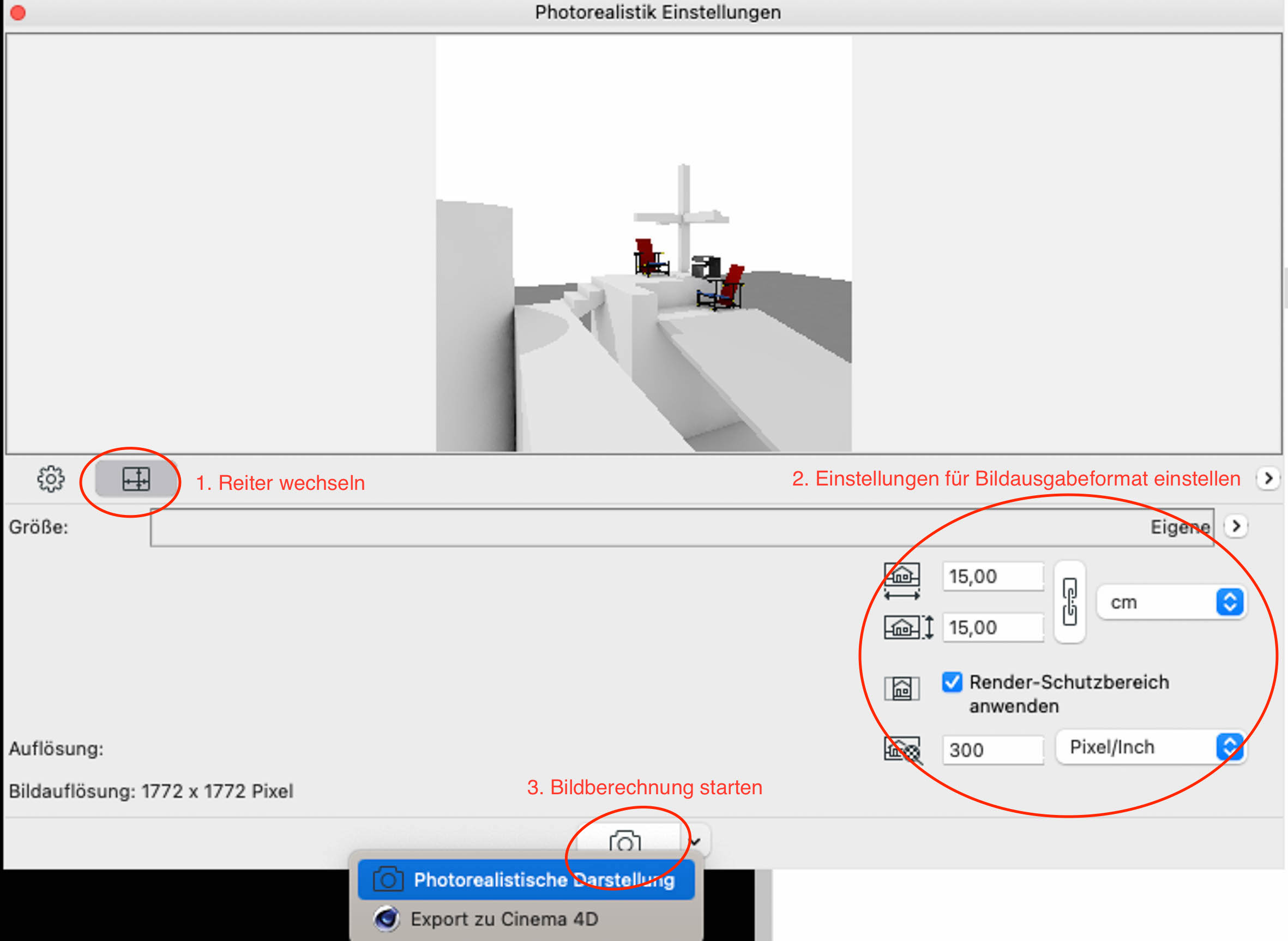

Dialogfenster: Einstellungen für Blattformat / Auflösung / Speicherprozess
Über den zweiten Reiter im Dialogfenster für Photorealistische Einstellungen, stellt man das Bildausgabe-Format und die richtige Auflösung ein. Klickt man auf das Kamera-Icon, wird das Bild mit den getätigten Einstellungen der Photorealistik berechnet.

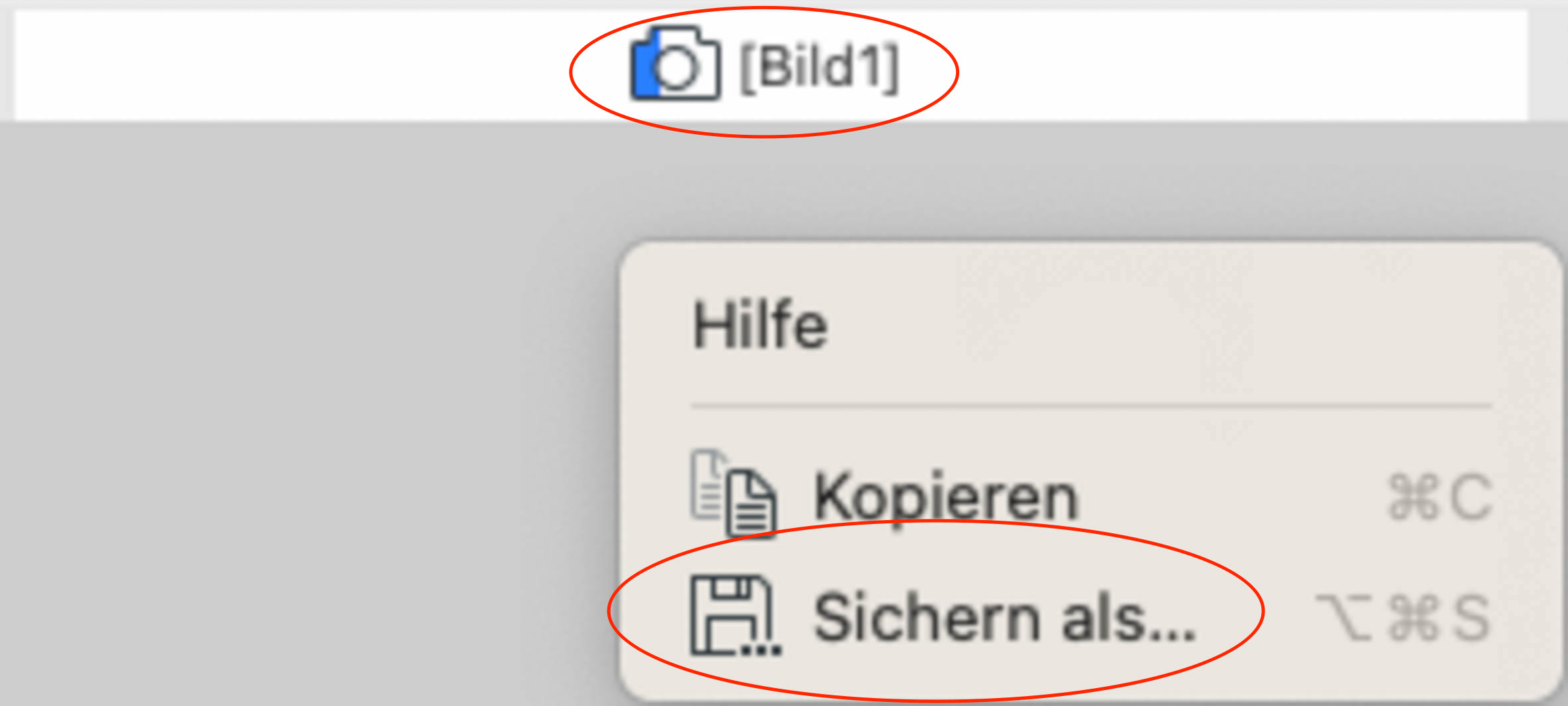

Es öffnet sich ein weiteres Fenster in dem das Bild berechnet wird. Ist es fertig, wird das Kamera-Icon blau dargestellt.

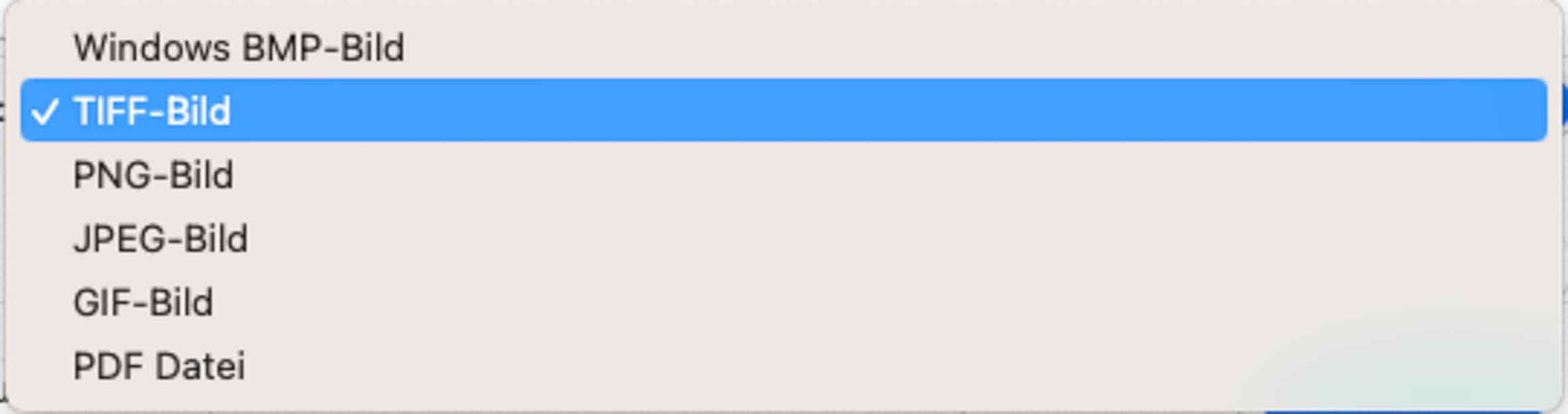

Danach kann man mit dem rechten Mausklick das Dialogfenster zum Speichern des Bildes öffnen und das gewünschte Bildausgabedateiformat wählen.
Das Bild wird auf dem Rechner in deiner Dateistruktur gespeichert, danach kannst du es in jedes Layout deiner Wahl integrieren. Hier findest du das Anlegen eines Layouts in Archicad.
