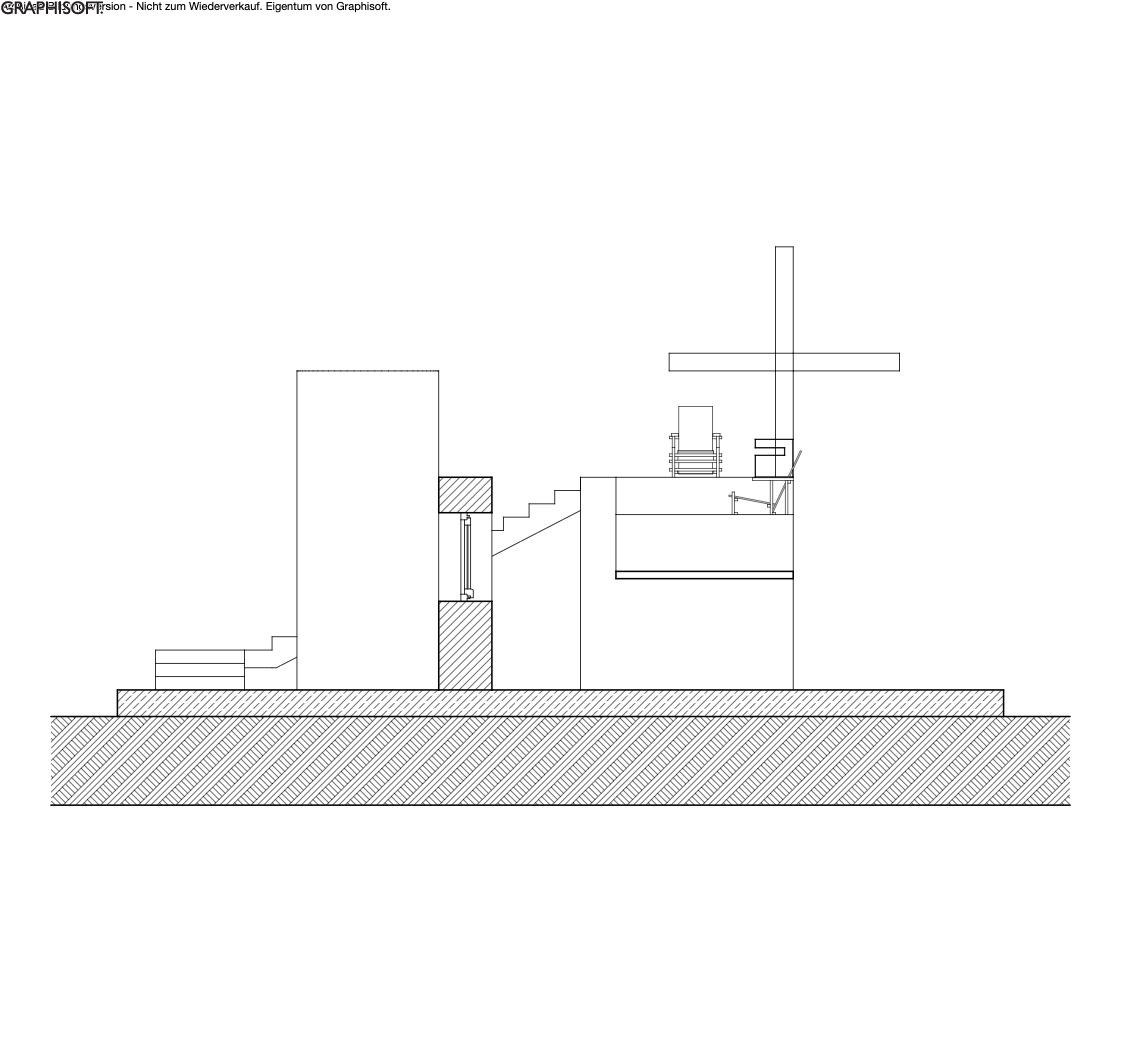

Die Draufsicht und der Grundriss ergeben sich durch das Aufbauen des 3D Modells mittels dreidimensionalen Bauteilen. Die Schnitte und Ansichten werden durch das Anwenden des Schnitt oder Ansichten Werkzeuges im Grundriss vom 3D Modell zweidimensional abgewickelt.
Dafür wählt man aus der „Sichten Werkzeugpalette“ das Werkzeug „Schnitt“ und zeichnet im Grundriss die Schnittlinien ein.
HW: Die einmal im Grundriss erstellten Schnitt- oder Ansichtslinien führen über alle Geschosse!
Genügt die Abwicklung vom 3D Modell den Ansprüchen einer richtigen 2D Darstellung nicht, arbeitet man in AC mit Arbeitsblättern weiter. Man kopiert aus der z.B. abgewickelten 2D Zeichnung die gesamte Zeichnungselemente [Linien, Schraffuren, Text usw.].
HW: 2D Linien und Schraffuren sind in der Geschossebene mit den 3D Objekten verknüpft, diese werden auf eine unabhängiges Arbeitsblatt kopiert. Schnitte und Ansichten können somit nach genormten Maßstäben korrigiert und erweitert werden.
HW: Verwendet ausschließlich eigenes oder lizenzfreies Bildmaterial für die Maßstabsfiguren.

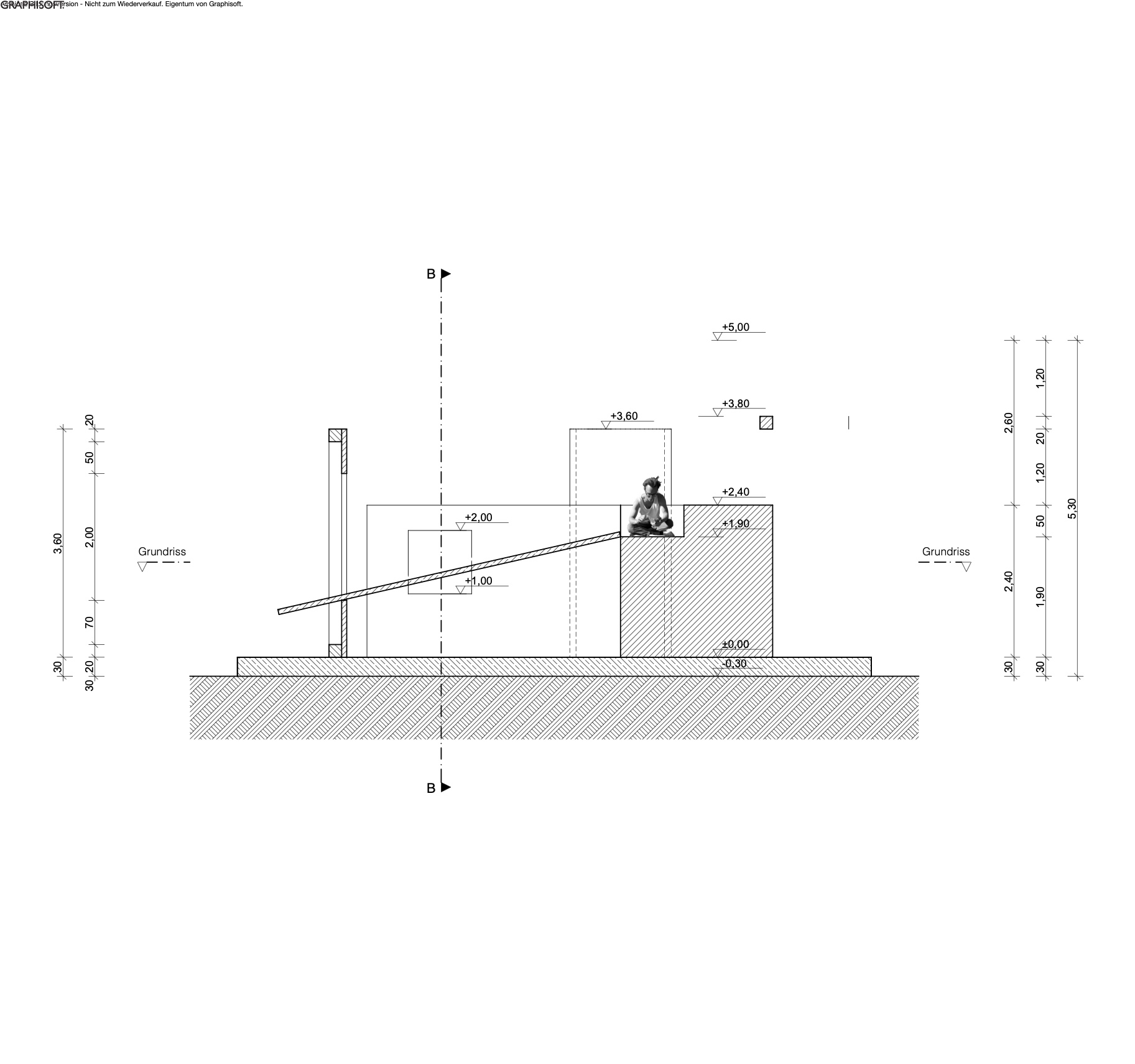

Nicht vergessen zu ergänzen sind:
- Bemaßungsketten
- Höhenkoten
- Schnittmarken Grundriss
- Schnittmarker
- ggf. Korrekturen der Linienstärken
- ggf. Schraffurausrichtungen korrigieren
- Fehlende verdeckte Linien ergänzen
- Maßstabsfiguren – 2D Bildmaterial als .gif, .png oder .tiff Datei mit transparentem Hintergrund

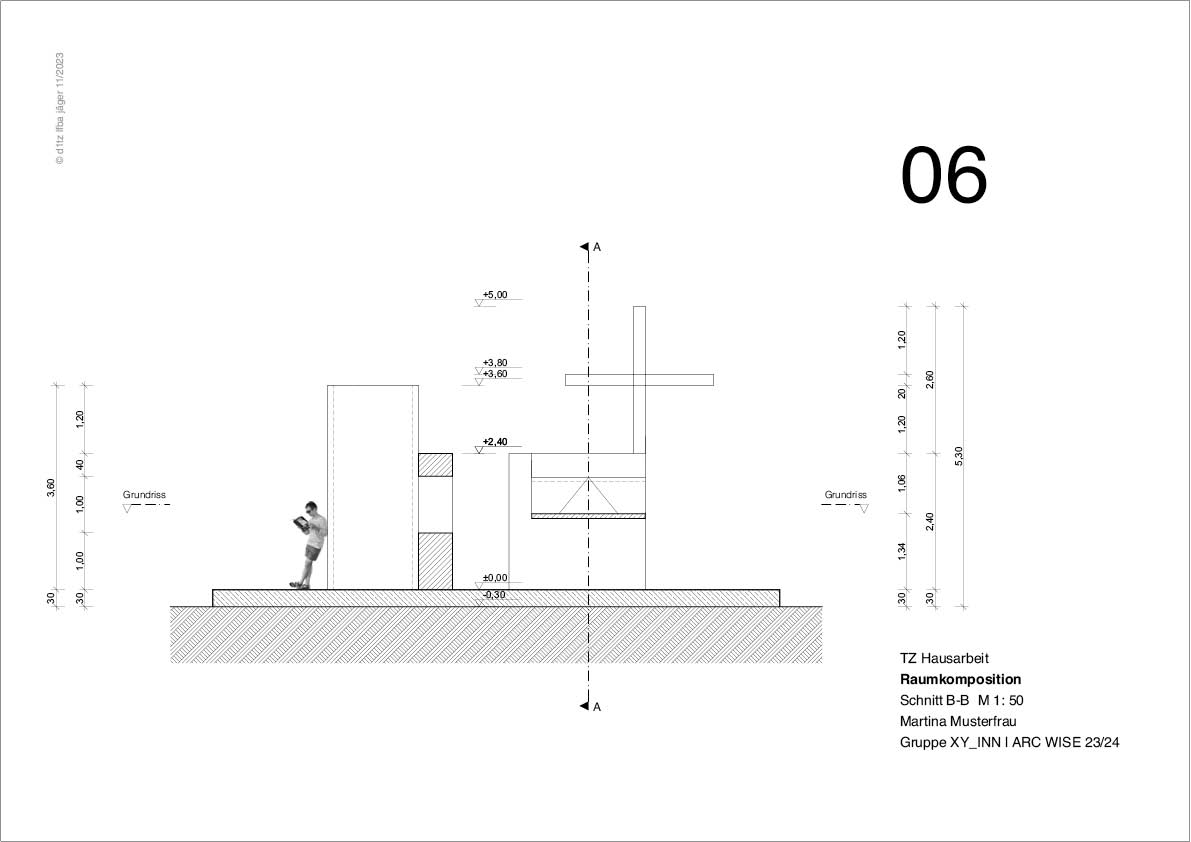

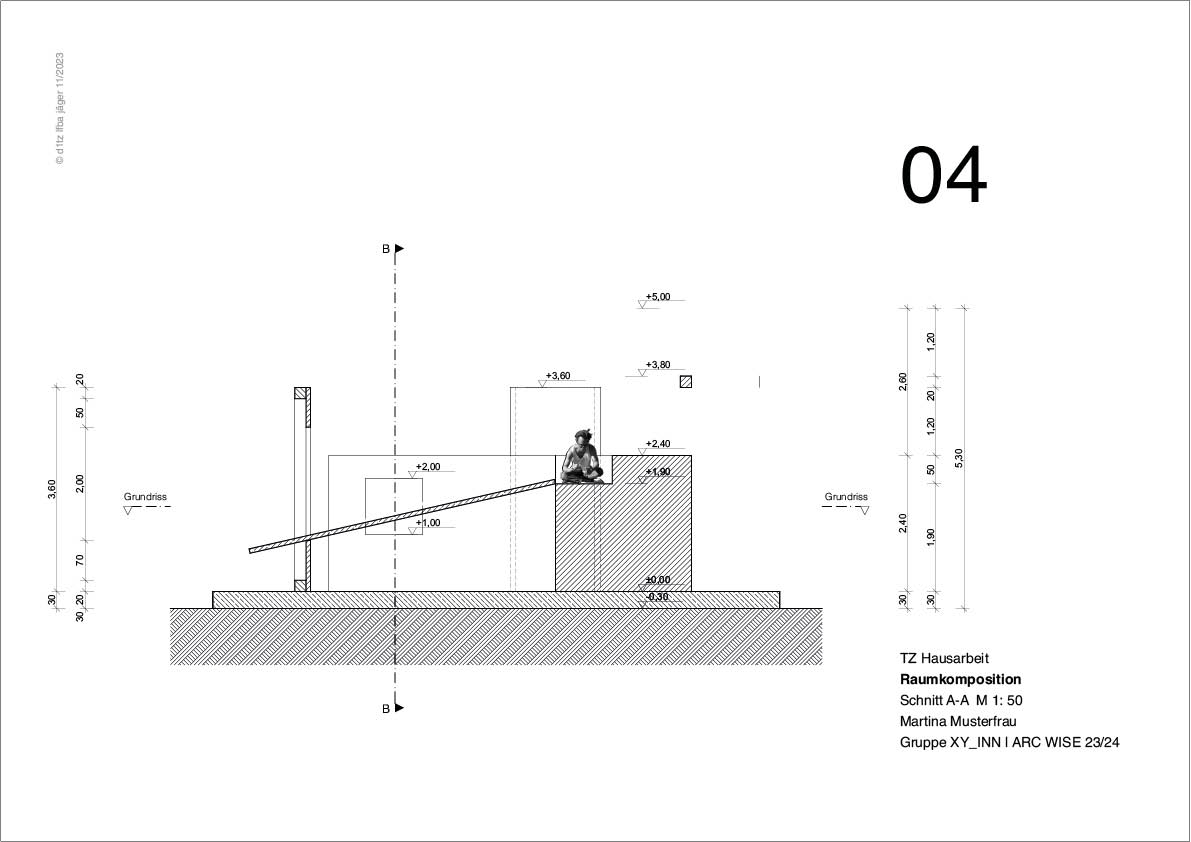

Aufbau Seitenlayout in AC:
- Zwei neue Layoutblätter [weisses Icon] in Layoutmappe erstellen und mit Masterlayout DINA3 verknüpfen
- Layoutnamen vergeben
- Zeichnungen aus Ausschnittmappe auf Layoutblätter platzieren
- Layoutbeschriftung erfolgt mit dem Textwerkzeug von AC
